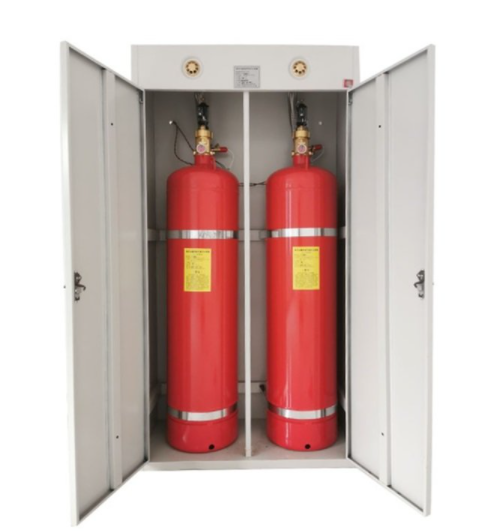

海灣氣體滅火系統施工安裝方案

海灣氣體滅火系統施工安裝方案依據:

1、施工圖紙和技術要求

2、有關規范和規定

《氣體滅火系統設計規范》(GB50370-2005)

《氣體滅火系統施工及驗收規范》(GB50263-97)

《火災自動報警系統施工及驗收規范》(GB50166-92)

《火災自動報警系統設計規范》(GB50116-98)

3、相關廠家的《七氟丙烷氣體滅火系統設計手冊》

(一)海灣火災自動報警及其聯動系統

1.工程內容:

(1)根據七氟丙烷氣體滅火系統設計說明及工程的實際情況。氣體滅火系統采用獨立的報警聯動系統。一層消防控制中心只做為監視不做為控制。

(2)根據設計本工程選用兩臺區域控制器。分別設在地上二層的值班室和地下三層氣體滅火系統區域內。

(3)探測器:在地下三層UPS 室設感溫探測器及感煙探測器。在地上二層計算機室和測試服務器機房的吊頂內設感煙探測器及線型定溫探測器;吊頂下設感溫探測器及感煙探測器;活動地板下設線型定溫探測器。

(4)在氣體滅火系統區域的各個出入門口設緊急啟動、緊急停止按鈕;放氣指示燈;聲光報警器。

2.海灣氣體滅火系統準備

(1)開工前,熟悉工程圖紙,做好技術交底工作。

(2)組建技術精,能打硬仗的專業施工隊伍。

(3)主要機具:尖嘴鉗、剝線鉗、壓接鉗、放線架、放線車、電爐、錫鍋、錫勺、電烙鐵、一字改錐、十字改錐、電工刀、萬用表、兆歐表、套絲機、電焊機、電源箱、臺鉆、切割鋸、電錘、壓力鉗、管鉗等。

3.海灣氣體滅火系統安全技術措施

根據本工程安裝內容和施工特點,除要求各工種嚴格執行工程施工的安全技術操作規范以及總包方規定的各項規章制度外,并提出以下各項要求和注意事項。

(1)施工現場內使用的電源線均應架空敷設,并要檢查絕緣良好。根據具體情況應當敷地時或過路應當通行的地方要穿管埋設,以防漏電傷人;

(2)現場內一切照明線路和動力線要有專人維護;嚴格執行臨時用電使用規定,電源箱內應當安裝漏電保護裝置。

(3)一切工作人員和工人進入現場,都要戴好安全帽,特別是室內進行交叉施工時,不要脫掉安全帽;

(4)用鐵梯高空作業時,首先要檢查梯子是否損壞,梯子放置是否牢固,角度是否合適(水平斜度60度為宜),如果放置在易滑地板時,應用鐵線或繩索纏在固定地方,并在地板上放置防滑物,以防梯子滑倒。如果使用人字型梯子時應設拉繩;

(5)高空作業時要系好安全帶,在上面操作時,要防止工具其它物體墜落;

(6)在潮濕場所作業時應使用36V 及以下安全電器工具。

4.海灣氣體滅火系統施工安裝方案組織與部署

配合各施工隊、裝修工的工作,將嚴格按照總包方工作要求和各項規章制度去做,遵守工作紀律,并有嚴格的內部管理制度,積極配合各工種的交叉工作,保護成品。有事與總包方取得聯系,做到上下溝通,相互配合。

5.海灣氣體滅火系主要施工方法與技術要求

(1)清掃管路及放線

1)清掃管路的目的是清掃管路的灰塵、漏水及雜物,清掃方法是將布條的兩端牢固的幫扎在帶線上,兩人來回拉動帶線,將管內雜物清除。

2)導線是火災自動報警及聯動系統的關鍵材料,因此放線前應根據施工圖對導線的廠家有無資質和檢測證明并對規格、型號進行核對。

(2)導線與帶線的綁扎

1)當導線根數較少時,例如二根、三根導線,可將導線前端的絕緣層剝掉,然后將線芯直接帶線的盤卷內,并折回彎頭夯實幫扎牢固,使綁軋處形成一個平滑的錐形過渡部位。

2)當導線根數較多或導線截面較大時,可將導線前端的絕緣層剝去,然后將線芯斜錯排列在帶線上,綁扎纏繞牢固。使綁扎部位形成一個平滑的錐形過渡部位便于穿線。

(3)管內穿線

1)鋼管在穿線前,應首先檢查各個管口的護口是否平整,如有遺漏和破損,均應補齊和更換;

2)當管道較長或轉彎較多時,要在穿線的同時往管內吹少量的滑石粉。

3)兩人應配合協調,一拉一送;

4)穿線時應注意下列問題:

Ⅰ)同一回路的導線應當穿于同一管內;

Ⅱ)不同系統、不同電壓等級、不同電流類別的導線,不得穿在同一根管內或同一槽內;

(4)導線的連接

1)導線連接應具備的條件:

Ⅰ)在管內不應有接頭和扭結,接頭應設在接線盒(箱內),導線接點應焊接和壓接;

Ⅱ)受力導線不能降低原機械強度;

Ⅲ)不能降低原絕緣強度;

為了滿足上述要求,在導線做連接時,應當先削掉絕緣層再進行連接。

2)剝削絕緣層及方法

由于各截面、絕緣層不同薄厚程度,常用電工刀、克絲鉗、剝削鉗,一般4平方毫米以下的導線原則上用剝線鉗,但使用電工刀時,不允許用刀在導線周圍轉圈剝削絕緣層。

3)導線的連接

導線的連接分單芯和多芯連接,單芯連接,分絞接法,纏繞卷法,多芯導線采用套管壓接法及纏卷法,復卷法及單卷法。

(5)導線的包扎

首先用橡膠絕緣帶從導線接頭處始端的完好絕緣層開始纏繞1-2個絕緣帶幅寬,再以半幅度重疊進行纏繞,在包扎過程中盡可能收縮膠帶。在絕緣層上

纏繞1-2圈后再進行回纏,采用橡膠帶包扎時應將其拉長2倍后再纏繞。然后用黑膠布包扎,包扎時要銜接好,以半幅寬度邊壓進行纏繞。同時在包扎過程中收緊膠帶,導線接頭處應用黑膠帶纏緊,包扎成棗核型。

(6)線路檢查及絕緣搖測

全部完成后,應進行自檢、互檢和交接檢驗,檢查導線接、焊、包是否符合設計要求及有關施工驗收和質量驗收標準,凡不符各規定的應立即糾正,檢查無誤后,再進行絕緣搖測。

線路的絕緣搖測時一般選用500V 量程為0-500兆歐的兆歐表一人搖測,另一人應及時讀取數據記錄,搖動速度保持在120r/min 左右,讀數應采用一分鐘的讀數為宜。消防控制室設備的聯合接地電阻值應<1Ω。

(7)海灣氣體滅火系統設備安裝

在安裝過程中應掌握質量標準主要有以下幾方面:

1)火災探測器的安裝位置應符合規定,探測器到墻壁、梁邊的水平距離,不應小于0.5m ;探測器周圍0.5m 內不應有遮擋物;到空調送風口邊的距離不小于1.5m ;寬度小于3m 的內走道頂棚上設置探測器時宜居中布置;感溫探測器的安裝間距不應超過10m ;感煙探測器的安裝間距不應超過15m ;探測器距端墻的距離不應大于安裝間距的一半;探測器宜水平安裝。底座的導線連接要壓接或焊接,外接導線要有15cm 的余量,探測器確認燈要朝便于觀察的主要入口方向。探測器的“+”線應為紅色,“-”線應為藍色。

2)急啟急停按鈕的安裝要做到:安裝牢固,不傾斜,其底邊距地面1.4m 。

3)控制設備安裝:在墻上安裝時其底邊距地面應為1.3m-1.5m 落地安裝時,其底應高出地平0.1-0.2m 安裝應牢固可靠,引入控制器的導線應整齊防止交叉,固定牢固,電纜及導線端應編號,并與圖紙一致。端子箱上的每個接線端子接線不超過2根,控制器的主電源引入線,應直接與消防電源連接,嚴禁使用電源插頭,應壓接牢固,控制器要接地牢固可靠,并有明顯標志。

4)聯動系統的接線要熟悉接線原理,采用端子或松香焊錫焊接,同平面圖、系統圖上的數量要求一致,無遺漏、無錯誤。

(8)海灣氣體滅火系統調試設備

在設備安裝接線完畢后,對火災自動報警系統的每個探測器做吹煙實驗編出地址--部位對照表,調試完畢后,認真填寫調試報告,做好調試記錄并填寫驗收清單,配合甲方申請消防檢測及向消防部門提出驗收申請,以保證驗收一次合格。
